SIDDShop upgrade 3.0

도면의 문제와 사용자의 실수를 사용중에 검토하고 알려주는 기능이 추가되었습니다.

특히, 부재 일람표 인식과 삽입 과정에서 발생하던 많은 문제점을 조기에 발견하여 알려주기 때문에 시드샵을 더욱 편리하게 이용할 수 있습니다.

Please reload



​검토 리스트 패널이 안보일 경우, 메뉴나 리본에서 [SIDDShop > 체크리스트 패널 보이기]를 선택하면 됩니다.

검토 리스트 패널

도면상의 문제나 사용자의 작업 실수를 바로 확인하여 표시하는 기능입니다.

SIDD Shop 명령어 종료 직후 사용자의 작업 결과를 검토하여 문제가 될 만한 부분을 표시해 줍니다.

특히, 초기 사용자들이  흔히 하는 실수인 일람표 작성 과정의 문제를 자세히 알려주어 시드샵 사용이 더욱 편해졌습니다.



배근 일람표 검토 결과 미리 알림 기능

배근 일람표 등록 과정에서 박스 생성 단계에서 일람표내 정보를 검토하여 문제가 있는 부분을 표시해 줍니다.

표시 방법은 일람표내 문제 부분을 붉은 박스로 표시하고 검토리스트 창에도 함께 표시합니다.



사용자 지정 일람표 생성 기능

이번 버전부터 사용자가 배근 일람표를 직접 생성할 수 있습니다.

배근 일람표가 도면에 없거나 인식이 어려운 상태인 경우 이 기능을 사용하면 간단하면서도 직관적인 일람표를 생성 할 수 있습니다.

기둥부터 라멘슬래브까지 배근일람표를 생성할 수 있습니다.



등록한 배근 일람표 확인

 등록된 배근 일람표를 확인하는 기능입니다.

 기존은 등록한 배근일람표를 확인하기가 어려웠고, 이에 따라 초기 사용자들이 일람표 삽입시 블록 이름과 부호명을 일치시키는 방법을 찾는데 어려움이 있었습니다.

 이번 버전에서는 사용자들은 자신이 등록한 배근 일람표 전체를 확인할 수 있으며, 이름이 맞지 않는 문제가 발생할 경우에도 보다 손쉽게 문제점을 파악 할 수 있습니다.

등록된 배근 일람표의 배근 상세 정보도 확인 할 수 있습니다.



도면에서 폴리선을 선택합니다.

​폴리선 정보를 반영할 태그 문자 개체를 선택합니다.

​변경된 철근 태그 문자를 확인합니다.

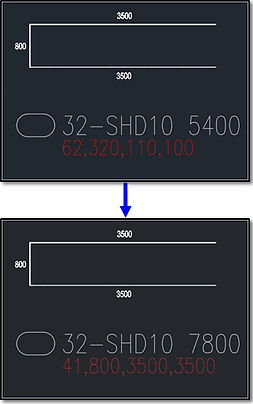

폴리선으로 철근형상과 부분길이 인식

철근 태그를 변경하는 새로운 방법입니다. 폴리선을 선택한 후 태그 문자개체를 선택하면 폴리선의 형상과 부분 길이를 인식하여 철근 태그가 자동 갱신됩니다.

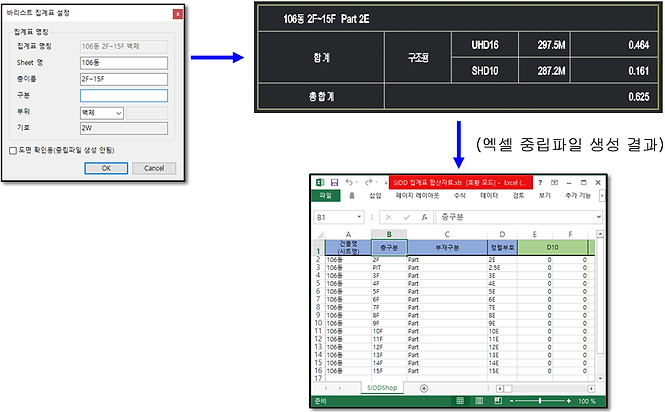

합산 집계표의 기준층 범위를 인식하여 엑셀 중립파일 생성

기존 합산 집계표에서는 기준층들의 철근 집계표 결과가 같더라도 범위 지정을 할 수 없었기 때문에  엑셀 중립 파일에서 기준층을 복사해야 하는 번거로움이 있었습니다.

이번 버전 부터는 합산 집계표  생성시 층이름에 범위값을 넣을 수 있기 때문에 기성 물량 작성 작업이 한결 편리해졌습니다.



철근 형상 추가

기존 사용자들의 요구를 반영하여 철근 형상 24개를 추가하였습니다.

이로써 SIDDShop은 총 127개의 철근 형상을 지원하게 되었습니다.



추가된 철근 형상의 특성은 다음과 같습니다.



기둥 위치도 생성시 접두어 사용자 설정 기능

기존은 기둥 위치도는 무조건 접두어 ‘A’로 시작하였습니다. 이번 버전부터는 사용자가 접두어를 정의하여 자유롭게 생성할 수 있도록 개선하였기 때문에, 현장에서 기둥 그룹명과 혼동하는 경우를 해소할 수 있습니다.



철근 개수 편집시 최대 개수 경고 설정 기능

[공통>태그편집] 하부 명령어 중 개수 편집을 사용하여 철근 태그를 편집할 경우, 때때로 총 개수가 의도하지 않게 너무 많아질 수 있습니다. 이런 문제를 명령어 실행 직후에 검토하여 사용자에게 알려 주는 기능입니다.

검토 결과는 이번 버전에 추가된 ‘검토 리스트 창’ 에 표시됩니다.

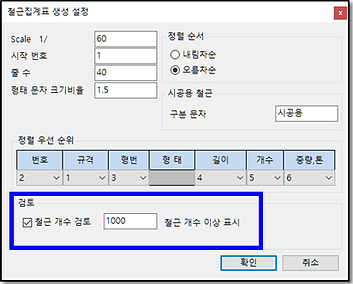

철근 집계표 생성 중 최대 개수 검토

[공통>태그편집] 하부 명령어 중 개수 편집을 사용하여 철근 태그를 편집할 경우, 때때로 총 개수가 의도하지 않게 너무 많아질 수 있습니다. 이런 문제를 명령어 실행 직후에 검토하여 사용자에게 알려 주는 기능입니다.

검토 결과는 이번 버전에 추가된 ‘검토 리스트 창’ 에 표시됩니다.

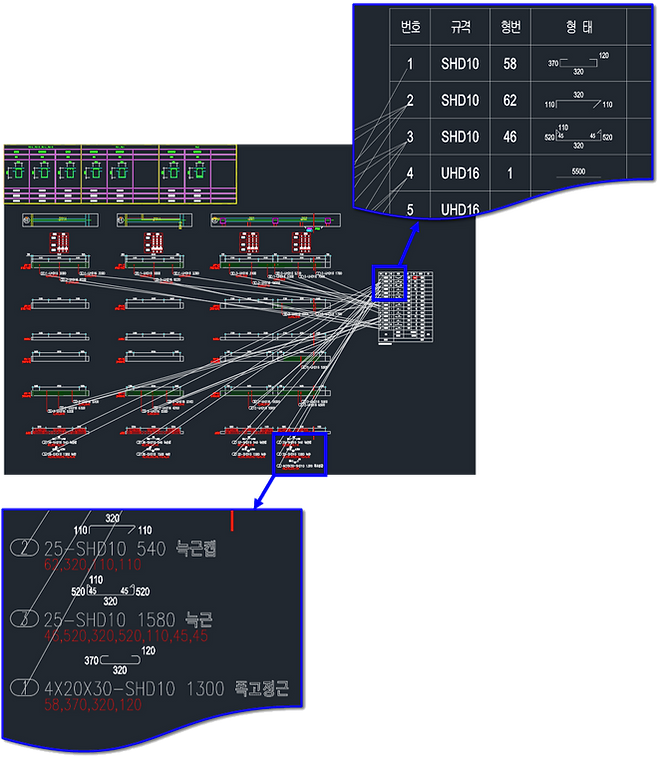

​집계표와 철근번호 연결 기능

집계표와 철근 태그 문자의 번호를 Line으로 연결해서 집계표의 생성 철근을 확인 할 수 있는 기능입니다.

철근 개수가 너무 많은 경우에 철근 태그 문자를 확인 해야 할 경우에 활용 할 수 있습니다.

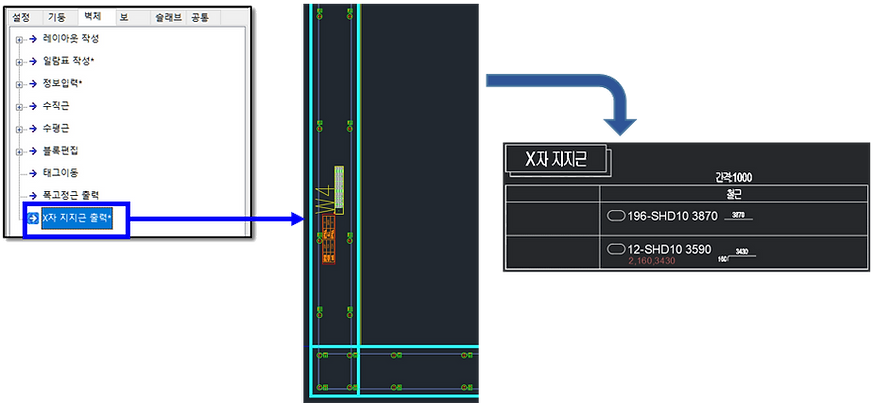

벽체 X자형 지지근 출력 기능

벽체 수직근 배근 영역을 선택하는 것만으로 벽체 시공용 철근의 길이와 개수를 계산하여 출력할 수 있습니다.

벽체 시공용 철근을 좀 더 손쉽게 생성할 수 있습니다.

​벽체 골조선을 선택하면 지지근이 생성됩니다.

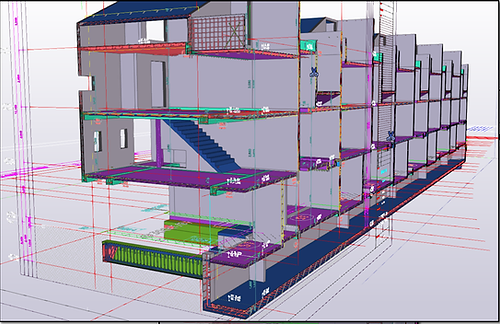

BIM 모델링시 배근 일람 정보도 함께 전달하여 모델 생성

SIDDShop은 구조 도면을 인식하여 Tekla Structures 모델을 실시간으로 만드는 기능을 제공하여 왔습니다. 이 기능을 통해 BIM 모델링 시간과 노력을 줄일 수 있습니다.

이번 버전부터는 이 기능에 추가하여 부재 배근 정보도 함께 BIM 모델에 전달됩니다. 이런 경우 Tekla에서는 SIDD Rebar Detailer를 사용하여 자동으로 연속 부재 배근 모델링이 가능합니다.

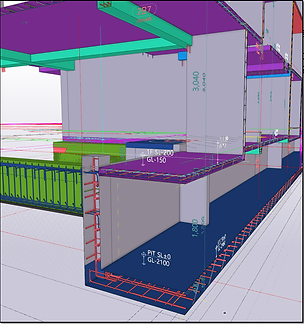

(상기 모델은 SIDDShop의 골조모델링과 배근 정보를 바탕으로 본사의 SIDD RebarDetailer를 사용하여 작업한 배근 상세 모습입니다)

개선 및 오류 수정 사항

  • 철근 태그의 사용자 임의 편집 후 공백이 2칸 일 때 집계표 인식 문제 수정

  • 철근 개수 편집시 곱하기 부호 x에 대소문자가 섞여 있을 때 인식 문제 수정

  • 집계표 정렬 설정에서 철근 길이가 10000mm 넘을 때 발생한 정렬 문제 수정

  • 엑셀 중립 파일 생성 시 캐드 확장자가 대문자(.DWG)일 때 인식 문제 수정

  • 기성 물량 산출 순서 중 층 이름이 복잡할 때 정렬 결과 문제 수정

​좀 더 자세한 사항과 따라하기 자료는 시드소프트 카페에 오시면 확인하실 수 있습니다.
