SIDDShop upgrade 2.0

SIDDShop 버전 2.0에 새로운 기능이 추가되었습니다.

개선

개선

신규

개선

개선

신규

개선

Please reload

벽체단부보강근

벽체 단부 보강근 배치 기능

외부벽체

외부벽체 수직다우얼,수직근,수평근 작도 기능

(1) 외부 벽체 일람표 생성

(1) 외부벽체  수직다우얼 작도 기능(면배근)

      명령어: SIDD_SEWDT

(2) 외부벽체  수직근 작도 기능(면배근)

      명령어: SIDD_SEWVT

(3) 외부벽체  수평근 작도 기능(면배근)

      명령어: SIDD_SEWHT

이형벽체

이형벽체 수평근 형상편집 기능

철근형상 지점마다 거리값 +,- 이격거리 설정 기능 추가



길이보정

​철근 끝단 길이보정 옵션에 250 단위 추가

​보 배근

슬래브 배근

영역 배근

폴리선 철근 생성하기

일람표생성

일람표 생성 위자드 추가

실행 명령어: SIDD_SCCRL

패널 메뉴: 각 부재별 일람표 작성 하부 『사용자 지정 일람표 생성』

  •  몇 개 안되는 부재의 철근 상세나 일람표가 캐드 파일로 안되어 있는 상태일 때, 작업의 효율성을 높이기 위해 일람표 인식을 대신하는 기능입니다.

  •  기존 일람표 인식이 잘 안될 때에도 선택적으로 활용할 수 있기 때문에 현장의 철근 소장님들의 SIDDShop 작업성을 높여 줄 것입니다.

​아래와 같이 캐드 화면에 자동으로 아래의 배근 일람표가 블럭으로 지정되어 만들어 집니다.

별도 인식 과정없이 위의 위자드 대화창에 철근 정보만 채워 넣으면 아래와 같이 일람표 블럭이 자동 생성 됩니다. SIDDShop 사용자는 일람표 작성 기능을 건너 뛸 수 있습니다.



  • 도면내 그려진 배근일람표를 인식 할 때 (기존 작업 순서)



  블럭단위 영역 그리기 ⇒ 박스 생성 ⇒ 일람표 내 문자정렬 ⇒ 블록 생성 ⇒ 일람표 삽입



  • 도면내 일람표가 없거나 소수 일 때 (신규 기능)



 사용자 지정 일람표 생성 ⇒ 일람표 삽입



※ 좀 더 자세한 설명은 매뉴얼을 참조해 주십시오.

집계표 생성

집계표 생성 기능 확대 (커플러 및 시공용 철근 추가)

실행 명령어: SIDD_SDBL

패널 메뉴: 공통 탭내 집계표 하부 『철근 집계표 생성』

  • 기존 철근 집계표의 기능이 확대되었습니다.

  • 기존 구조용 철근 뿐만 아니라 시공용 철근을 구분하여 생성할 수 있고, 커플러를 사용하는 철근 문자를 인식하여 커플러 집계표를 새롭게 만들어 줍니다.

​아래와 같이 기존 집계표 비고에 시공용인지 여부가 표시됩니다.

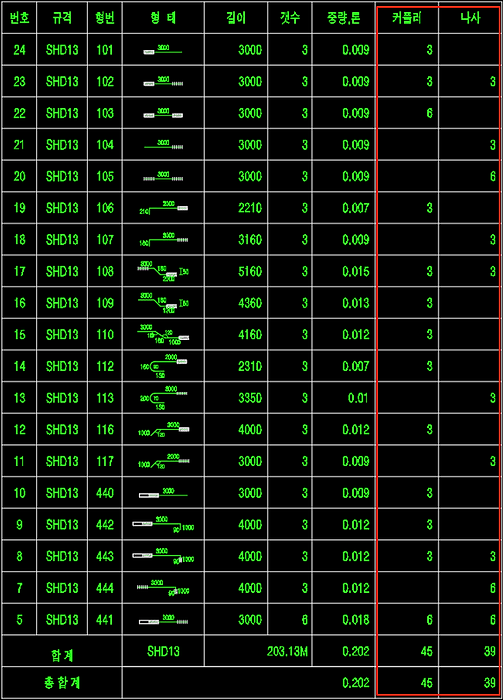

​철근 태그에 커플러가 포함될 경우 새롭게 커플러 및 나사 집계표가 생성됩니다.

철근물량자동합산

철근 물량 자동 합산

실행 명령어: SIDD_SBST2

패널 메뉴: 공통 탭내 집계표 하부 『합산 집계표 생성』

  • 기존 합산 집계표의 기능이 확대되었습니다. 집계표에 추가된 시공용 철근을 구조용과 구분하여 합산표를 생성합니다.

  •  또한, 커플러와 나사에 대한 합산 집계표 생성 기능도 새롭게 추가되었습니다.

엑셀수량산출

여러 도면내 집계표의 엑셀 수량산출서 생성 기능

실행 명령어: SIDD_EXB(중간파일) ⇒ SIDD_BOM(결과파일)

패널 메뉴: 공통 탭내 집계표 하부 『엑셀 중립파일 생성』 후 , 『엑셀 기성파일 생성』

  • 매월 Shop 도면 작업에 대한 기성 청구를 위한 엑셀 기반의 기성 파일을 생성해 줍니다.

  • '엑셀 중립파일 생성'(SIDD_EXB) 명령어를 이용하여 여러 장의 작업 도면을 선택하면 도면내의 합산 집계표 정보를 자동 인식하여 중간 결과물을 만듭니다. 중간 결과물은 각 도면의 합산 집계표에 적힌 철근량과 커플러 양을 모두 추출한 결과이기 때문에 최종 기성 파일을 생성할 때 필요하고, 미리 검토할 수 있는 자료로 사용됩니다.

  • '엑셀 기성파일 생성'(SIDD_BOM) 명령어를 사용하면 엑셀 중립파일에 있는 철근과 커플러 수량을 기반으로 철근 기성 결과물을 생성합니다.

< 엑셀 중립파일 생성 기능 대화창 >

<엑셀 중립파일 생성 결과>

< 기성파일 생성 대화창 >

<엑셀 기성파일 생성 결과>

(전체 물량표)

(동별 물량표)

기둥상세도

기둥 상세도에 정착, 이음길이 표기

실행 명령어: SIDD_SDC

패널 메뉴: 기둥 탭내 상세도 작성 하부 『철근 상세도 작성』

  • 기존 기둥 주철근에 표시된 이음 치수는 여유 길이가 적용된 값입니다.

  • 사용자들의 요청으로 이음 및 정착길이를 정확하게 표기하도록 기능을 개선하였습니다.

레이어설정

레이어 세부 설정 기능 추가

실행 명령어: SIDD_SLP

패널 메뉴: 설정 탭내  『레이어 설정』

  • 상세도에서 부재 안에 배치된 일람표 블럭은 프린터 출력시 보이지 않도록 변경하였습니다.

  • 보 상세도 생성시 철근 문자 지시선 등의 레이어를 지정할 수 있도록 추가하였습니다.

  • 집계표 문자 레이어의 색상을 선택할 수 있도록 개선하였습니다.

철근형상추가

철근 형상 추가 (커플러 및 압접 철근)

  • 커플러 및 압접이 있는 철근 형상 및 철근 문자를 추가하였습니다.

수직근길이정리

벽체 수직근 길이 정리 옵션 추가

실행 명령어: SIDD_SWVT

패널 메뉴: 벽체 탭내  『수직근 타입 및 철근블록 생성』

  • 벽체 수직근의 전체 길이에 대해 단위정리를 할 수 있는 옵션이 추가되었습니다.

​좀 더 자세한 사항과 따라하기 자료는 시드소프트 카페에 오시면 확인하실 수 있습니다.
