SIDDShop ver 1.5

SIDDShop 버전 1.5에 새로운 기능이 추가되었습니다.

BIM 모델링 기능 추가

철근 상세도 생성에 사용했던 도면을 그대로 이용하여 Tekla Structure 모델을 만들 수 있습니다.

Tekla Structure는 해외 및 국내에서 20년 넘게 사용되어온 구조 및 시공 분야의 BIM 소프트웨어입니다.

SIDDShop과 Tekla Structure를 함께 활용하시면 건설 현장의 요구와 변경을 손쉽게 반영할 수 있습니다.

시공 상세도를 작성하는 노력으로 BIM 모델까지 만들 수 있게 되면, 철근 상세도 뿐만 아니라 견적물량, 공정관리 및 부재 간섭 확인 등 다양한 용도로 여러분의 작업 영역을 확대할 수 있을 것입니다.

현재 모델링 지원 범위

1. 기둥 - 직사각형 단면, 재질, 높이, 레벨, 부재그룹이름, 부재색

2. 보 - 직사각형 단면, 수평 수직 편심, 재질, 레벨, 부재그룹이름, 부재색

3. 벽체 - 개구부(Door, Window), 재질, 레벨, 부재그룹이름, 부재색

4. 슬래브 - 개구부(이형 폐구간), 재질, 레벨, 부재그룹이름, 부재색

​슬래브 개구부 및 기초판을 고려한 상세도 작성 기능 추가

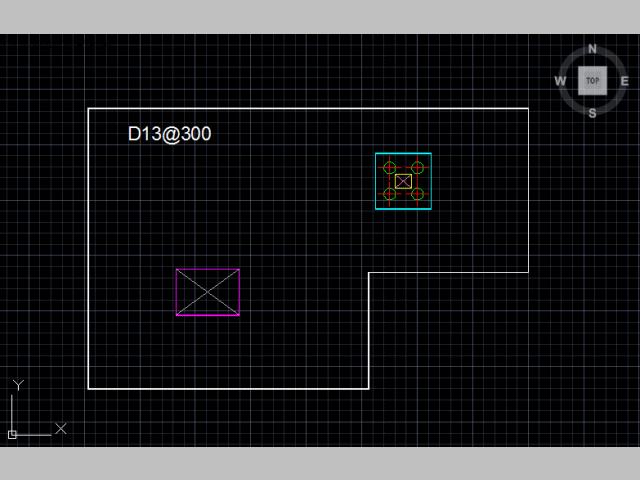

슬래브 레이아웃 작성에서 새롭게  개구부 영역선 그리기가 추가 되었습니다.

​개구부 영역선을 이용하면 기존에 슬래브 영역선과 외곽선 만으로 작업하기 번거로웠던 개구부 주변 배근 상세를 편리하고 깔끔하게 작업할 수 있습니다.

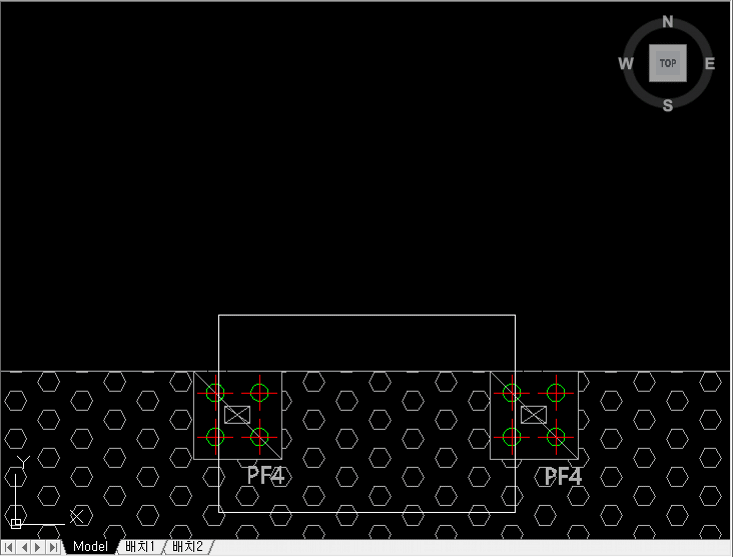

매트 기초판 상세도 작성시에도 하부 독립 기초부분의 정착을 고려하기가 쉽지 않았습니다.

​새롭게 추가된 내부영역선을 활용하면 간단하게 해결할 수 있습니다.

슬래브 탭에서 개구부와 내부 정착영역선 그리기가 추가되었습니다. 더블클릭으로 기능 선택 후 폴리선 그리기와 같은 방법으로 도면에  작성할 수 있습니다.

정보입력> 단위 배근 영역 블록 삽입과 배근선 표시를 실행하면 상세도 작성을 위한 모든 준비가 완료됩니다.

상세도 작성> 철근상세도 작성을 더블클릭으로 실행 후 슬래브 영역을 선택해 주면 배근 상세도가 생성 됩니다.

개구부 주변의 철근 단부 상세는 옵션에서 얼마든지 변경 할 수 있습니다.

​내부 정착 영역 주분의 배근 상세도 옵션에서 수정 가능합니다.

​폴리선 영역내 개체들을 잘라내는 기능(SIDD_TRE)

선(Line) 개체 위에 길이값을 표시하는 기능(SIDD_SLL)

블럭 개체를 다른 블럭으로 대체하는 기능(SIDD_CHB)

문자들의 내용을 한번에 편집할 수 있는 기능(SIDD_CTP)

블럭편집창 없이 화면에서 블럭 안 개체를 삭제하는 기능(SIDD_REFB)

​기타 개선 사항들...

선택한 개체의 Z 레벨을 0(zero)로 만들어 주는 기능 (SIDD_LZ) 추가

블럭 편집창 없이 화면에서 블럭에 개체를 추가할 수 있는 기능(SIDD_AETB) 추가

철근 태그를 직선 철근 태그로 변경해 주는 기능(SIDD_SCT) 추가

철근 집계표 생성시 옵션에서 집계표 정렬 우선 순위를 조정 기능 추가

태그 편집>형상생성 설정에서 철근 형상 및 문자 스케일 조정 기능 추가

일람표 삽입시 기존에 표시됐던 오류 표시된 메시지와 구름마크 자동 삭제

슬래브 상세도 생성시 철근라인과 태그 문자를 그룹으로 묶어주는 옵션 기능 추가

기타 사용자 이슈 수정 보완

​좀 더 자세한 사항과 따라하기 자료는 네이버 시드소프트 카페에 오시면 확인하실 수 있습니다.
